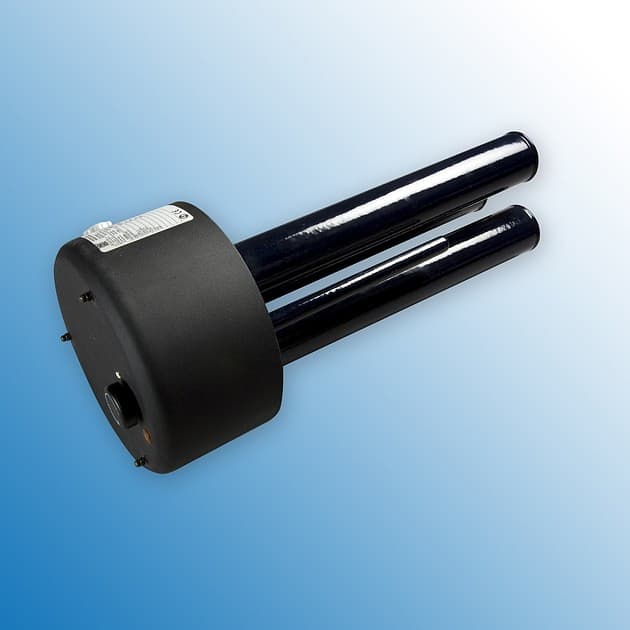

Электрический тэн Drazice TPK 210-12/3-6kW

Фланец нагревательный TPK

Оборудование для электрического нагрева воды, монтируемое на фланцевом отверстии водонагревателей типа OKCE 100–300 S, OKC 100–300 NTR(NTRR)/BP. Устройство для нагрева воды оборудованное керамическими термоэлементами, рабочим и предохранительным термостатами, с возможностью регулирования температуры ГВС в диапазоне от 0 до 77 °C.

Можно применять для типов и моделей водонагревателей OKCE и OKC x NTR(NTRRR) на 750–1000 литров.

Фланец нагревательный серии TPK :

• TPK 168 - 8/2,2 кВт – мощность 2,2 кВт, напряжение 230 В, частота 50 Гц,
• TPK210 - 12/2,2 кВт – мощность 2,2 кВт, напряжение 400 В, частота 50 Гц,
• TPK210 - 12/3-6 кВт – мощность 3,0/4,0/6,0 кВт, напряжение 400 В, частота 50 Гц,
• TPK 210 - 12/5-9 кВт – мощность 5,0/7,0/9,0 кВт, напряжение 400 В, частота 50 Гц,
• TPK 210 - 12/8-12 кВт – мощность 8,0/10,0/12,0 кВт, напряжение 400 В, частота 50 Гц.

Применение:

• Основной или дополнительный источник тепла емкостных водонагревателей.
• Основной или дополнительный источник тепла теплоаккумулирующих емкостей.

Описание:

• Входят в комплект поставки накопительных водонагревателей Drazice OKCE 100-300 S/2,2 кВт, OKCE 100-300 S/3-6 кВт в качестве основного нагревательного элемента.
• Входят в комплект поставки накопительных водонагревателей Drazice OKCE 100-300 NTR/2,2 кВт, OKCE 100-300 NTR/3-6 кВт, OKCE 200-300 NTRR/2,2 кВт, OKCE 200-300 NTRR/3-6 кВт в качестве второго нагревательного элемента.
• Предназначены для установки в качестве основного нагревательного элемента в накопительные водонагреватели Drazice OKCE 300, 800, 1500, 2000 S/10 Бар.
• Предназначены для установки в качестве дополнительного нагревательного элемента в накопительных водонагревателей Drazice OKC 100-300 NTR/BP, OKC 200-300 NTRR/BP, OKC 800, 1500, 2000 NTR/10 Бар, OKC 800, 1500, 2000 NTRR/10 Бар, а также в накопительные водонагреватели других производителей, в конструкции которых предусмотрено соответствующее фланцевое присоединение.
• Три значения мощности в зависимости от схемы подключения у TPK 210-12/3-6 кВт и TPK 210-12/8-12.

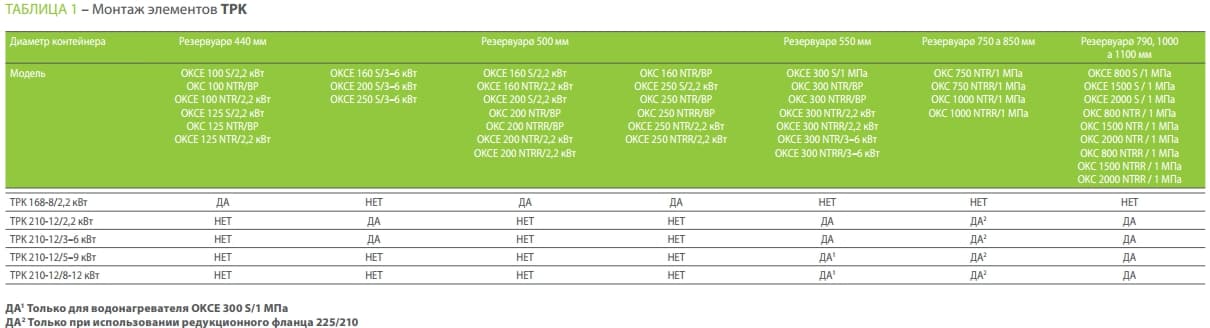

• Установка в фланцевое отверстие:
  • ?168 мм водонагревателей объемом от 100 до 250 л – TPK 168-8/2,2 кВт;
  • ?210 мм водонагревателей объемом 300 л – TPK 210-12/2,2 кВт, TPK 210-12/3-6 кВт;
  • ?210 мм водонагревателей OKC 800, 1500, 2000 NTR/10 Бар, OKC 800, 1500, 2000 NTRR/10 Бар, OKCE 300, 800, 1500, 2000 S/10 Бар –TPK 210-12/3-6 кВт, TPK 210-12/8-12 кВт, TPK 210-12/5-9 кВт и TPK 210-12/8-12 кВт.
• TPK 210-12/3-6 кВт, TPK 210-12/2,2 кВт кроме того предназначены для установки при помощи редукционного (переходного) фланца 225/210 в фланцевое отверстие ?225 мм накопительных водонагревателей Drazice OKCE 750-1000 S/10 Бар, OKC 750-1000 NTR/10 Бар, OKC 750-1000 NTRR/10 Бар или в накопительные водонагреватели других производителей, в конструкции которых предусмотрено соответствующее фланцевое присоединение.
• TPK 210-12/3-6 кВт и TPK 210-12/2,2 кВт могут быть установлены в фланцевое отверстие теплоаккумулирующих емкостей Drazice NAD и NADO всех версий, кроме версии NAD … v2.
• Степень защиты оборудования IP44.
• «Сухой» ТЭН – керамический электрический нагревательный элемент в стальной гильзе, приваренной к крышке фланца, непосредственного контакта поверхности нагревательного элемента с нагреваемой средой нет.
• Состоят из нагревательного элемента, термостата с внешней регулировкой, предохранительного термостата и контрольной лампочки.

Упаковка и комплектация:

• Поставляются в коробке из прочного картона.
• Внутри упаковки нагревательного элемента находятся: техническая документация и комплект поставки (крепеж, прокладка и ручка термостата).

Технические данные фланца нагревательного TPK
