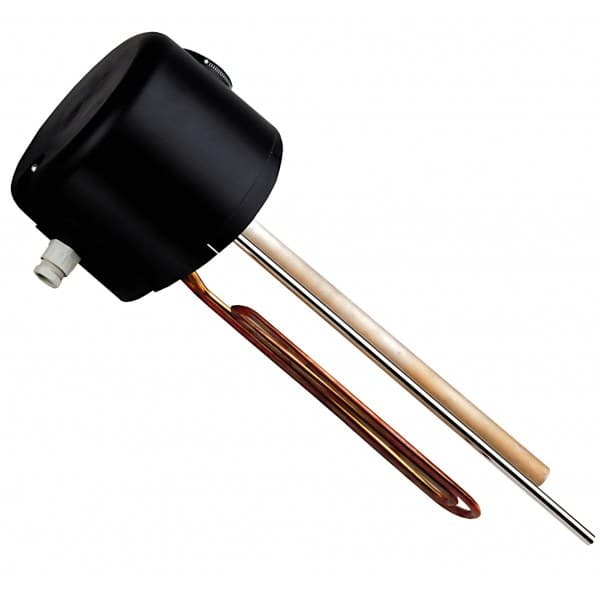

Электрический тэн Drazice RDU 18-3,8

Оборудование для электрического нагрева ГВС, монтируемое на фланцевом отверстии водонагревателей типа OKC(OKCE) x NTR/10 Бар. Устройство для нагрева воды оборудованное термоэлементами, рабочим и предохранительным термостатами, с возможностью регулирования температуры ГВС в диапазоне от 0 до 77 °C.

Типы REU, RDU, RDW и RSW с постоянной мощностью 2,5–15 кВт предназначены для водонагревателей моделей OKC 300–500 NTR(NTRR)/10 Бар и OKCE 400–500/10 Бар. При использовании редукционного фланца 225/150 эти устройства можно применять и для моделей OKC 750–1000 NTR(NTRR)/10 Бар и OKCE 750–1000/10 Бар.

Электрические нагревательные элементы REU, RDU, RDW, RSW:

• REU 18-2,5 – мощность 2,5 кВт, напряжение 230 В, частота 50 Гц,
• RDU 18-2,5 – мощность 2,5 кВт, напряжение 400 В, частота 50 Гц,
• RDU 18-3 – мощность 3,0 кВт, напряжение 400 В, частота 50 Гц,
• RDU 18-3,8 – мощность 3,8 кВт, напряжение 400 В, частота 50 Гц,
• RDU 18-5 – мощность 5,0 кВт, напряжение 400 В, частота 50 Гц,
• RDU 18-6 – мощность 6,0 кВт, напряжение 400 В, частота 50 Гц,
• RDW-7,5 – мощность 7,5 кВт, напряжение 400 В, частота 50 Гц,
• RDW-10 – мощность 10,0 кВт, напряжение 400 В, частота 50 Гц,
• RSW-12 – мощность 12,0 кВт, напряжение 400 В, частота 50 Гц,
• RSW-15 – мощность 15,0 кВт, напряжение 400 В, частота 50 Гц.

Применение:

• Основной или дополнительный источник тепла емкостных водонагревателей.

Описание:

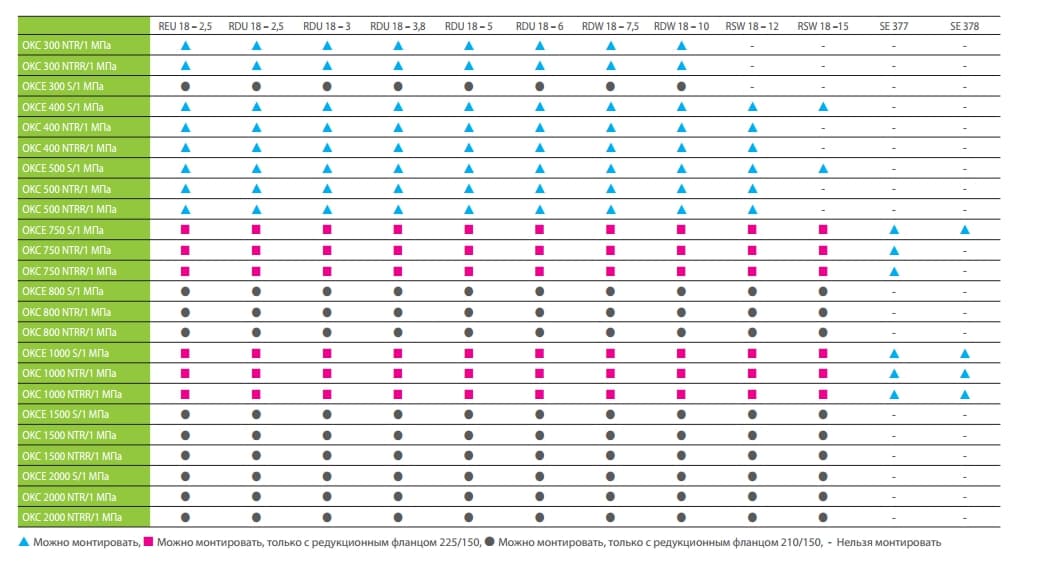

• Предназначены для установки в фланцевое отверстие ?150 мм накопительных водонагревателей Drazice OKCE 400, 500, 750, 1000 S/10 Бар в качестве основного нагревательного элемента.
• Предназначены для установки в фланцевое отверстие ?150 мм при помощи редукционного фланца 210/150 накопительных водонагревателей Drazice OKCE 300, 800, 1500, 2000 S/10 Бар в качестве основного нагревательного элемента.
• Предназначены для установки в качестве дополнительного нагревательного элемента в фланцевое отверстие ?150 мм накопительных водонагревателей Drazice:
  • OKC 300 NTR/SOLAR SET, OKC 300 NTRR/SOLAR SET;
  • OKC 300-500 NTR/HP;
  • OKC 300-750, 1000 NTR/10 Бар, OKC 300-750, 1000 NTRR/10 Бар;
  • OKC 800, 1500, 2000 NTR/10 Бар, OKC 800, 1500, 2000 NTRR/10 Бар через переходной фланец ?210/150.
• Предназначены для установки в фланцевое отверстие ?150 мм накопительных водонагревателей других производителей, в линейке оборудования которых предусмотрено установка дополнительных нагревательных элементов с таким фланцевым присоединением.
• Предназначены для установки при помощи редукционного (переходного) фланца 225/150 в фланцевое отверстие ?225 мм накопительных водонагревателей Drazice OKCE 750-1000 S/10 Бар, OKC 750-1000 NTR/10 Бар, OKC 750-1000 NTRR/10 Бар, а также в накопительные водонагреватели других производителей, имеющие соответствующее фланцевое присоединение.
• Степень защиты оборудования IP24.
• «Мокрый» ТЭН – непосредственный контакт поверхности нагревательного элемента с нагреваемой средой.
• Состоят из нагревательного элемента, термостата с внешней регулировкой, предохранительного термостата и контрольной лампочки.

Упаковка и комплектация:

• Поставляются в коробке из прочного картона.
• Внутри упаковки нагревательного элемента находятся: техническая документация и комплект поставки (крепеж, прокладка и ручка термостата).

Технические данные ТЭНов RDU

Технические данные ТЭНов RDW
